Vérins à vis
Les vérins à vis convertissent un mouvement rotatif en mouvement linéaire contrôlé pour pousser, tirer, lever, positionner et maintenir des charges. Un engrenage à vis sans fin ou un engrenage conique entraîne une vis trapézoïdale autobloquante ou une vis à billes, offrant un mouvement précis et reproductible sans système de freinage distinct. METEC offre cinq séries à vis sans fin et à engrenage conique couvrant des charges de 250 kg à 200 000 kg, pour une utilisation seule, en tandem ou en systèmes de levage synchronisés à points multiples.
Vérin à vis sans fin
SHE
La série la plus établie de la gamme, conçue pour les charges élevées devant être levées avec précision, positionnées exactement et maintenues de façon sécuritaire à des cycles de service et des vitesses de levage modérés.
Caractéristiques et avantages :
- Plage de charge : 500 kg (1 100 lbs) – 200 000 kg (441 000 lbs)
- 14 tailles, capacités de 5 à 2 000 kN
- Vitesse du moteur d’entraînement jusqu’à 1 500 tr/min
- Vis trapézoïdale autobloquante, vis à billes en option
- Lubrification à la graisse
- Ensembles engrenage/roue à vis sans fin en deux rapports (normal « N » et lent « L »)
- Engrenage à vis sans fin et arbres cémentés et rectifiés
Vérin à vis sans fin
MERKUR
Une série compacte à boîtier cubique pour les charges nécessitant un positionnement à des cycles de service modérés et une faible charge dynamique. Le montage universel simplifie l’alignement lors de l’installation.
Caractéristiques et avantages :
- Plage de charge : 250 kg (550 lbs) – 50 000 kg (110 000 lbs)
- 9 tailles, capacités de 5 à 500 kN
- Vitesse d’entraînement jusqu’à 1 500 tr/min
- Boîtier cubique, montage universel pour un alignement facilité
- Vis trapézoïdale autobloquante
- Lubrification à la graisse
- Paires d’engrenages à vis sans fin en deux rapports (normal « N » et lent « L »)
Vérin à vis sans fin

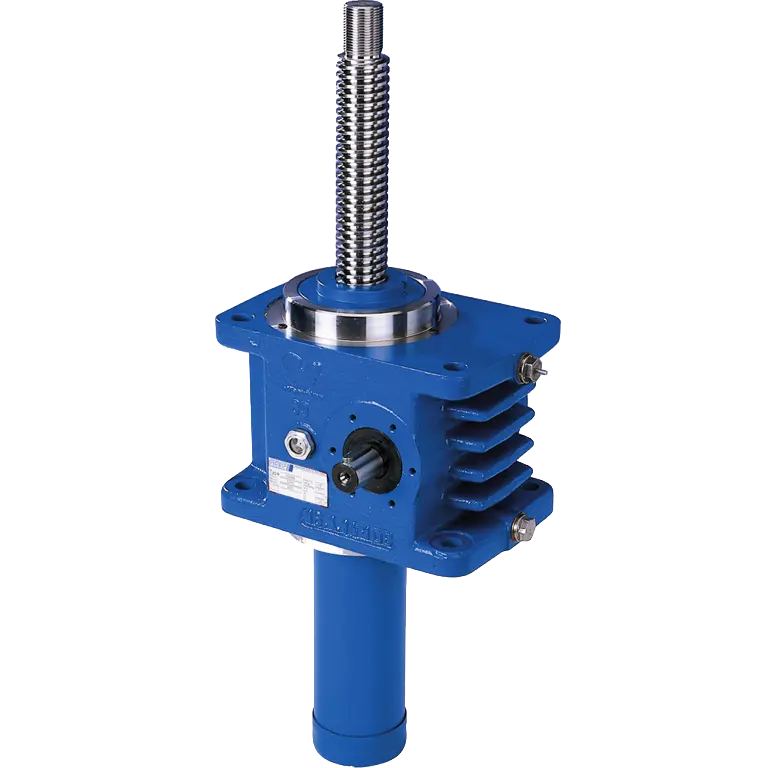

HSE
Une série robuste et haute performance conçue pour des vitesses de levage moyennes à élevées et un cycle de service accru. Les ailettes de refroidissement moulées sur le boîtier en fonte à graphite sphéroïdal améliorent la dissipation thermique en usage dynamique.
Caractéristiques et avantages :
- Plage de charge : 500 kg (1 100 lbs) – 100 000 kg (220 000 lbs)
- 8 tailles, capacités de 5 à 1 000 kN
- Vitesse du moteur d’entraînement jusqu’à 3 000 tr/min
- Vis trapézoïdale autobloquante, vis à billes en option
- Circuits de lubrification distincts : graisse sur la vis, bain d’huile sur les engrenages à vis sans fin
- Ensembles engrenage/roue à vis sans fin en deux rapports (normal « N » et lent « L »)
- Engrenage à vis sans fin et arbres cémentés et rectifiés
Vérin à vis sans fin

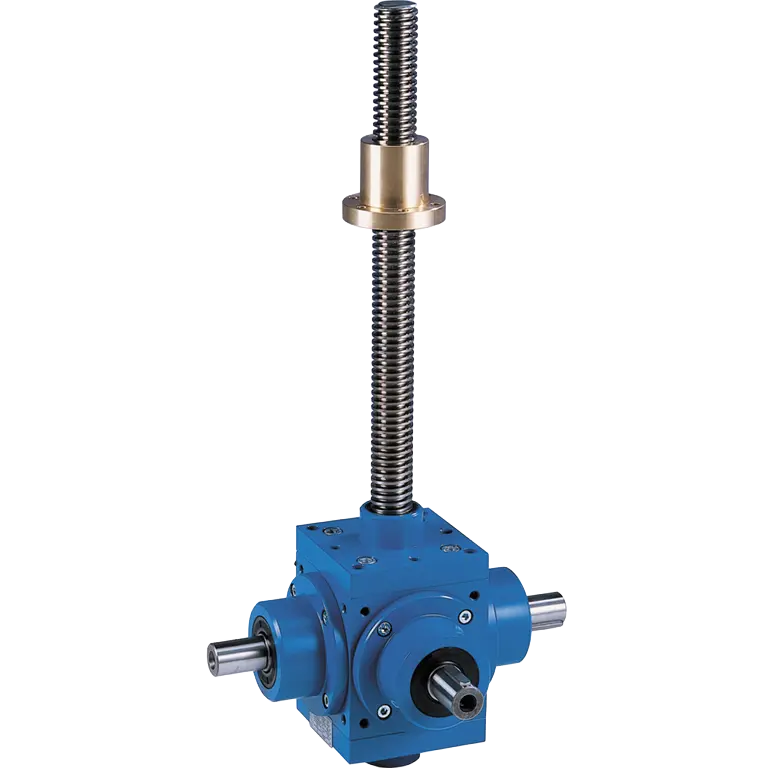

SHG
Une série à engrenage conique à levage rapide pour les applications à charge dynamique élevée et cycles de service élevés. Les engrenages coniques à denture hélicoïdale offrent un rendement élevé et une longue durée de vie.
Caractéristiques et avantages :
- Plage de charge : 1 500 kg (3 300 lbs) – 9 000 kg (19 800 lbs)
- 4 tailles, capacités de 15 à 90 kN
- Vitesse du moteur d’entraînement jusqu’à 3 000 tr/min
- Vis trapézoïdale autobloquante, vis à billes en option
- Circuits de lubrification distincts : graisse sur la vis, bain d’huile sur les engrenages coniques
- Rapports d’engrenage conique de 2:1 et 3:1
- Engrenages coniques et arbres cémentés et rectifiés
Vérin à vis sans fin
SSP
Une série entièrement en acier inoxydable conçue pour les environnements corrosifs, les lavages fréquents et autres conditions sévères, comme la machinerie de pâtes et papiers. Les kits standards peuvent être couplés mécaniquement en réseaux pour atteindre la capacité système requise.
Caractéristiques et avantages :
- Plage de charge : 5 000 kg (11 000 lbs) – 25 000 kg (55 000 lbs)
- 4 tailles, capacités de 50 à 250 kN
- Vitesse d’entraînement jusqu’à 1 500 tr/min
- Vis trapézoïdale autobloquante
- Construction entièrement en acier inoxydable, brides pivotantes moulées intégralement
- Lubrification à la graisse
- Paires d’engrenages à vis sans fin en deux rapports (normal « N » et lent « L »)
- Les kits standards se couplent mécaniquement en réseaux pour une capacité système accrue
